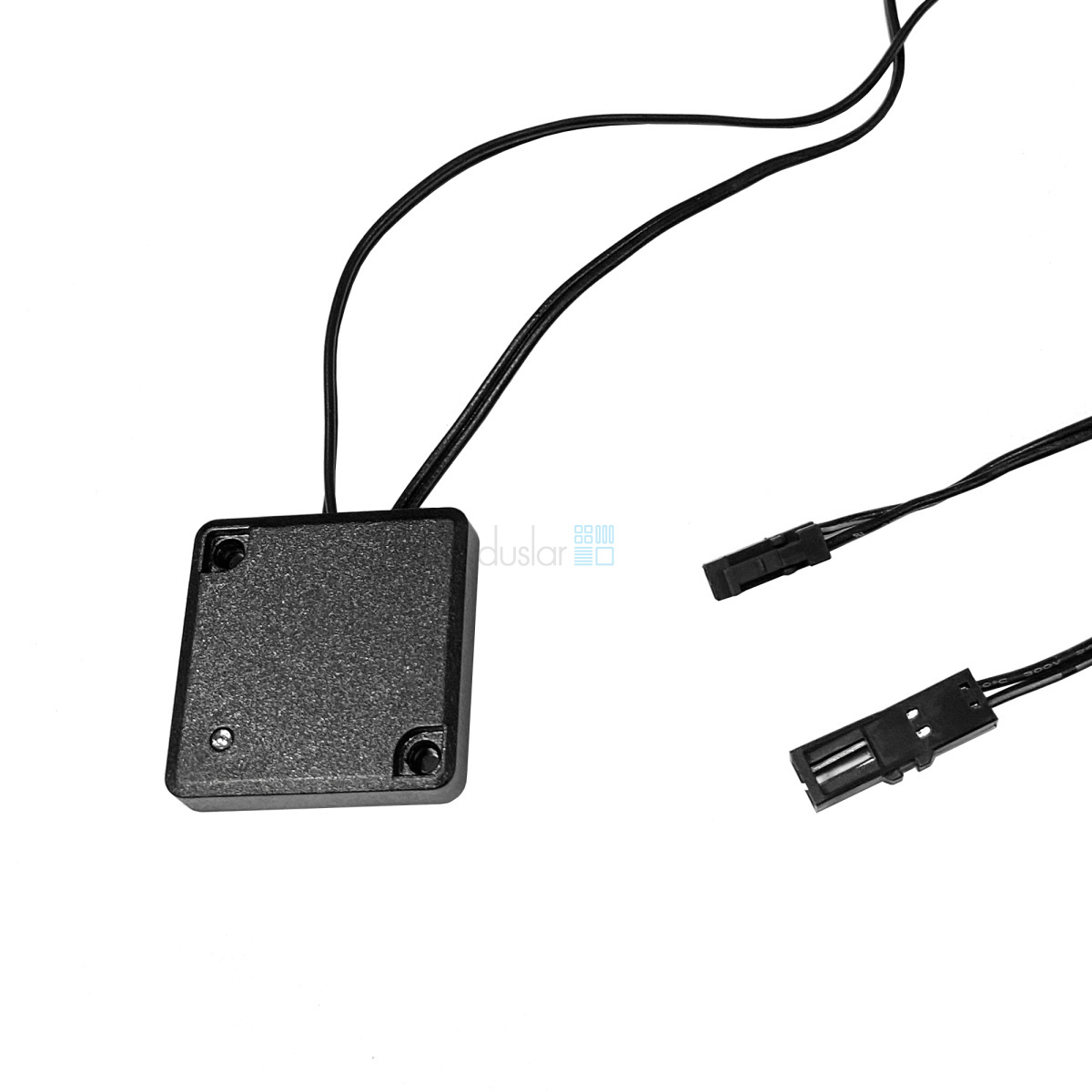

Сенсорный выключатель KEY на касание под столешницу (DLIGHT)

Сенсорный выключатель KEY может устанавливаться не только на столешницы из ДСП.

Например, KEY можно установить и использовать на поверхности других диэлектрических материалов, таких как  ДВП и оргстекло.

Кроме как на столешницы - KEY подходит для установки, например, на боковины шкафа.

Рекомендуемая производителем толщина поверхности составляет 10-30 мм, на более тонких и толстых поверхностях надежная работа не гарантирована, имеет значение состав материалов конкретной поверхности.

Выключатель Key может быть подключен к светильнику с помощью разъема мини-штекер. Вход с этим разъёмом имеют светильники из нашего ассортимента производства Furnika и DLIGHT.


Для подключения нескольких светильников к данному выключателю необходимо дополнительно приобрести колодку-переходник, которая позволяет подключить до 6 светильников.

Если общая мощность подключаемых светильников не превышает 36Вт (это мощность выключателя), то в этом случае выключатель подключается к колодке, входящей в комплект поставки, и к трансформатору, который, в свою очередь, подключается к сети 220В.

Если общая мощность подключаемых светильников превышает 36Вт, то для подключения необходимо использовать универсальный блок управления светом SWITCH F230 Furnika : выключатель подключается к блоку управления, а блок управления - в сеть 220В и к трансформатору, к трансформатору подключается колодка, к которой, соответственно, подключаются и светильники. Нужно учитывать, что мощность трансформатора должна быть не меньше, чем суммарная мощность подключаемых светильников.

Часто  встречающиеся причины такой проблемы и как решать:

• столешница не соответствует требованиям производителя: гарантирована работа выключателя только для столешниц ДСП толщиной до 30мм;
• не соблюдена последовательность подключения (трансформатор подключается в сеть в последнюю очередь), для устранения: отключите прибор / трансформатор от сети, подождите 30 секунд до полной, разрядки, повторно включите в сеть, подождите 5 секунд, попробуйте повторно включить прибор при помощи выключателя;
• отсутствует напряжение в сети;
• недостаточно прилегание контакта в цепи.

Часто  встречающиеся причины такой проблемы и как решать:

• не соблюдена последовательность подключения (трансформатор подключается в сеть в последнюю очередь), для устранения: отключите прибор / трансформатор от сети, подождите 30 секунд до полной, разрядки, повторно включите в сеть, подождите 5 секунд, попробуйте повторно включить прибор при помощи выключателя;
• отсутствует напряжение в сети;
• недостаточно прилегание контакта в цепи.

Можно, если использовать универсальный блок управления светом SWITCH F230 Furnika . При таком подключении выключатель подключается к блоку управления, который, в свою очередь, подключается к светильнику 220В и к сети 220В.

В общем случае, подключить данный выключатель можно практически к любому светильнику. Но в некоторых случаях может потребоваться универсальный блок управления светом SWITCH F230 (Furnika).

Без применения универсального блока управления - выключатель подходит для светильников 12В производства Furnika и DLIGHT. При расчете проекта нужно учитывать максимальную мощность подключаемых светильников – не более 36Вт. Совместимость без блока управления связана с однотипными разъемами (мини-штекер) для подключения.

При выборе трансформатора нужно посмотреть на параметр вольтажа, он должен быть 12В (бывают трансформаторы и на 24В), как и данный выключатель.

Также важный параметр – разъемы для подключения, их совместимость позволит избежать необходимости пайки контактов.
К данному выключателю в комплекте идет кабель для подключения к трансформатору с типом разъёма - мини-штекер:


Соответственно, и трансформатор должен иметь разъем для подключения такого кабеля.  При выборе трансформатора нужно обращать внимание на его мощность, она должна быть не меньше, чем суммарная мощность подключаемых светильников. Наша рекомендация - использовать подходящий по мощности трансформатор DLITE.

Такой вариант использования был бы нелогичным, ведь обычный сенсорный выключатель и удобнее, и меньше по размерам. Тем не менее, мы проводили эксперименты, и наши опыты показали, что как сенсорный выключатель – работать не будет.

Мы проводили эксперименты, которые подтвердили, что сенсор реагирует и на касание ладони поверхности, и на проведение ладонью по поверхности, в области установки выключателя.

А вот если рука – в перчатке, или  касание производится каким-то предметами (не ладонью) - сенсор выключателя реагирует выборочно и нестабильно.

Вероятно, имеет значение площадь поверхности касания, сила и равномерность нажатия – у прибора специальные настройки на параметры, связанные с касанием столешницы рукой.
