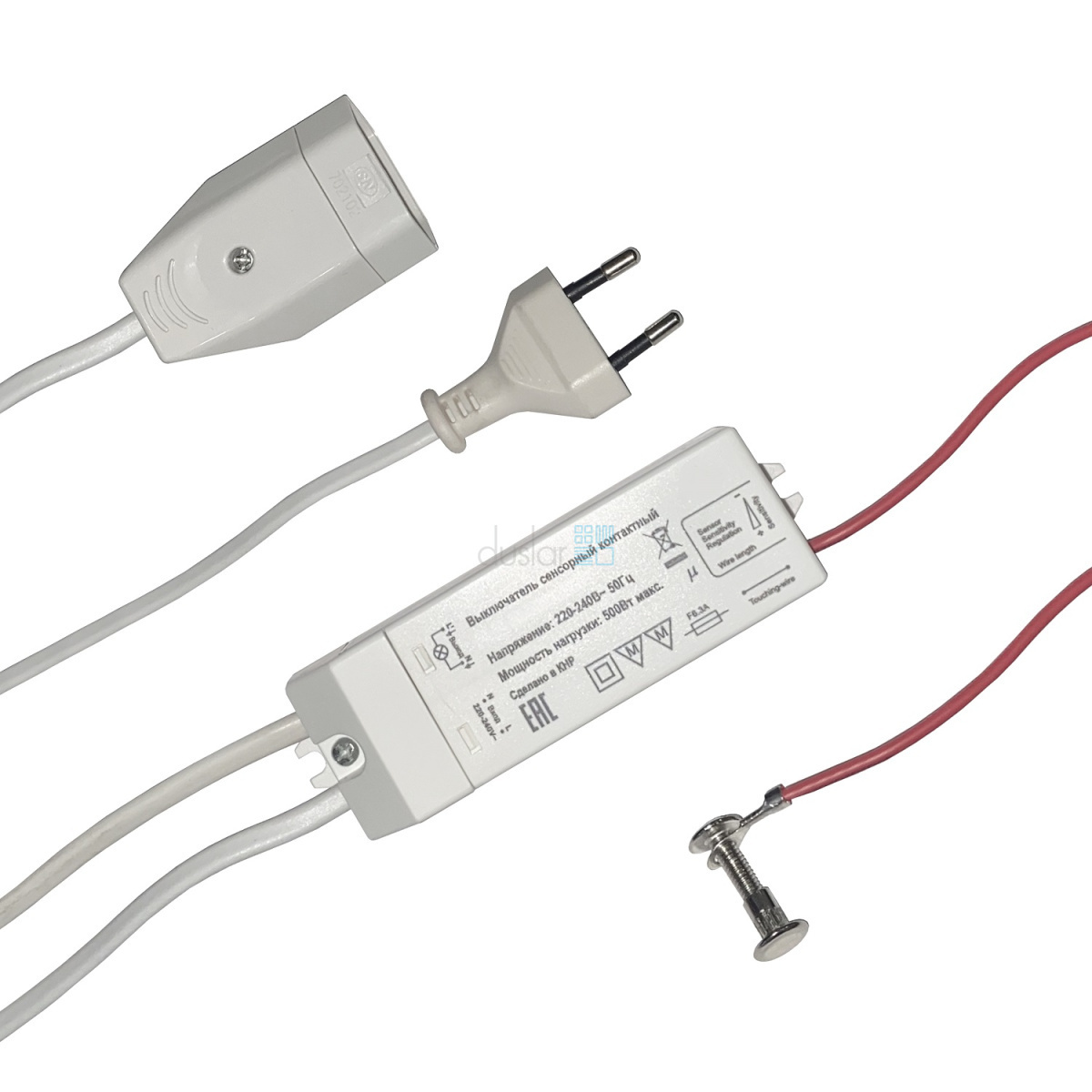

Универсальный блок управления светом MIG с сенсорным датчиком (DLIGHT)

Каких-то конкретных ограничений по количеству подключаемых светильников производитель не приводит. Таким образом, с использованием тройника-разветвителя 220В - можно подключить несколько светильников 220В, а если подключить несколько трансформатором - то можно подключать светодиодные светильники, как 12В, так и 24В, в зависимости от трансформатора.

Однако, производитель налагает ограничение на суммарную мощность подключаемых устройств, в зависимости от типа устройства:

• Для ламп накаливания: 500 W
• Для трансформаторов: 300 W
• Для люминесцентных ламп: 200 W
• Для светодиодных светильников: 80 W

Модуль управления светом подключается в сеть 220В с одной стороны, а с другой стороны – либо к светильнику 220В, либо к трансформатору, к которому уже подключаются светильники (12В или 24В, в зависимости от трансформатора).

Сенсорный выключатель крепится к столешнице винтом, который притягивается с обратной стороны. С учетом габаритом датчика и элемента крепления ("мамы") производитель декларирует врезку в столешницу толщиной 16-18мм.

Однако, при замене штатного винта на более длинный того же стандарта М4 – возможна фиксация к ДСП любой толщины. Необходимую длину винта легко вычислить по разнице между вашей толщиной ДСП и 16мм, именно на столько должен быть длиннее винт. Например, для столешницы 32мм нужно приобрести винт на 16мм длиннее штатного.

Блок управления светом включается в сеть 220В с помощью обычной вилки, а также имеет розетку, в которую с помощью такой же обычной вилки могут подключаться устройства - светильник, трансформатор или даже какой-то бытовой прибор небольшой мощности.

Технически в блок управления можно подключить одновременно несколько устройств, с использованием обычного тройника-разветвителя на 220В.


Таким образом, к одному блоку в теории можно подключить и светильник 220В, и трансформатор со светильником на 12В, и трансформатор со светильником на 24В.

Подключение трансформатора к блоку управления светом Flap осуществляется обычным способом - вилка провода трансформатора вставляется в розетку блока.

Технически - подключить к данному модулю можно и несколько трансформаторов. Для подключения дополнительных трансформаторов можно использовать обычный переходник-тройник, который можно приобрести практически в любом хозяйственном или строительном магазине.


Однако, производитель налагает ограничение на суммарную мощность подключаемых устройств, в зависимости от типа устройства:

• Для ламп накаливания: 500 W
• Для трансформаторов: 300 W
• Для люминесцентных ламп: 200 W
• Для светодиодных светильников: 80 W

Модуль управления светом MIG комплектуется сенсорным датчиком, соединенным с корпусом модуля специальным проводом. Сенсор работает на короткое касание, причем касаться сенсора можно и просто пальцем, и пальцем в перчатке.

Особенность MIG состоит в том, что чувствительность сенсорного датчика можно регулировать (изначально чувствительность на среднем уровне) - для этого в корпусе блока предусмотрен специальный винт.



Если необходимо подключить сенсор в значительном удалении от блока модуля - нужно иметь ввиду, что длина сенсорного провода не должна превышать 4 метров. Кроме того, сенсорный провод необходимо прокладывать как можно дальше от металлических поверхностей, стен и сетевых проводов.
