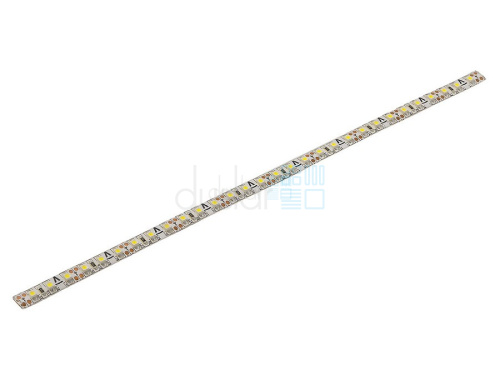

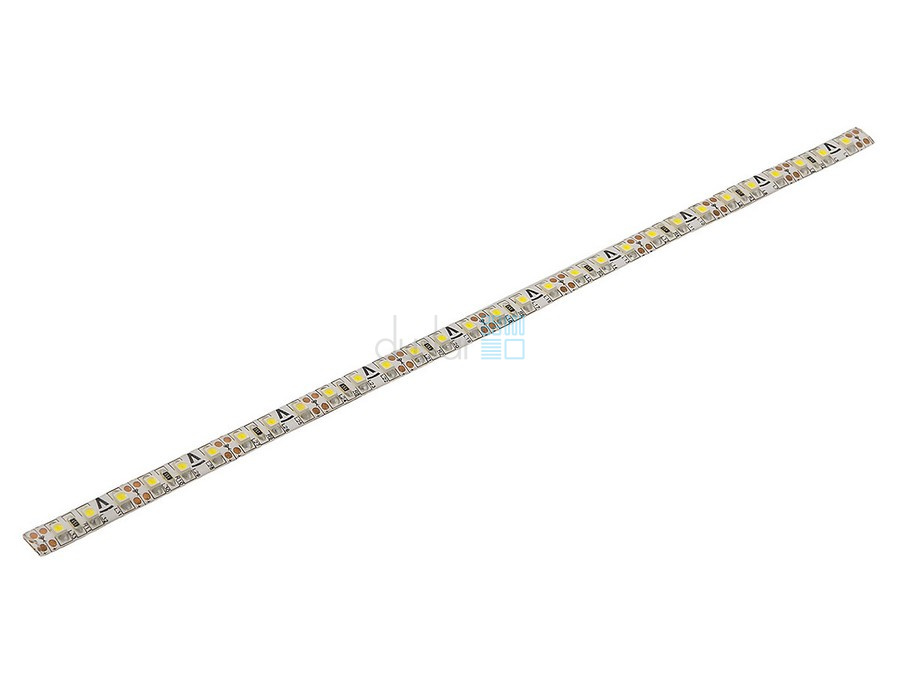

NLS (Furnika) 12V

Степень защиты от попадания пыли и влаги характеризуется стандартом IP.

Стандарт IP сопоставляет каждой степени защите 2 цифры (и сама степень защиты пишется как, например, IP20 или IP44, т.е. включает эти 2 цифры в названии):

• первая цифра указывает уровень защищенности от попадания сторонних предметов и пыли внутрь, от 0 (внутрь попадет все) до  6 (полная пылезащита);
• второй цифрой отмечают влагозащиту. Если стоит 0, противодействие влаге отсутствует, 7 и 8 сообщают о возможности кратковременного погружения изделия под воду, а 9 говорит о возможности выдержать мойку под струей воды высокой температуры.

• для подсветки внутри корпусов,
• для подсветки рабочей поверхности,
• для декоративной подсветки цоколя, карнизов, стоек на кухне,
• в любом другом жилом помещении, вариантов масса – например подсветка для многоуровневого потолка, полки в кладовой и так далее;
• ширина ленты NLS равна 8мм, это нужно учитывать и при планировании сборки светильника с использованием этой ленты, и при монтаже ленты как отдельного светильника (при выборе профиля).

Для подключения светодиодной ленты к сети 220В необходим трансформатор. Так как напряжение ленты 12В, то и трансформатор необходим на 12В. Мы рекомендуем использовать специальные трансформаторы для светодиодной ленты NLS подходящей мощности, в зависимости от длины ленты. Мощность ленты - 9.6W на метр длины, это нужно учитывать при подборе трансформатора.

Подключение трансформатора для лент NLS осуществляется без пайки, при помощи входящего в комплектацию к трансформатору кабеля со специальным коннектором, в который вставляется лента контактной группой; провода кабеля с лентой соединяются с проводами трансформатора с помощью клемм, важно не перепутать полярность.



При планировании проекта нужно учитывать, что к трансформатору NLS можно подключить только одну ленту NLS, поэтому при необходимости подключения ленты большой длины - несколько лент нужно стыковать между собой последовательно с помощью специального коннектора и/или кабеля с коннектором.


Допустимая суммарная длина соединенных последовательно лент NLS ограничивается мощностью трансформатора: например, для трансформатора 100W она составляет 8 метров.

При планировании проекта нужно учитывать, что к трансформатору для лент NLS можно подключить только одну ленту NLS, поэтому при необходимости подключения ленты большой длины - несколько лент нужно стыковать между собой последовательно с помощью специального коннектора и/или кабеля с коннектором.


Допустимая суммарная длина соединенных последовательно лент NLS ограничивается мощностью трансформатора: например, для трансформатора 100W она составляет 8 метров.

У светодиодной ленты есть важный параметр - шаг отреза. Для ленты NLS шаг отреза составляет 25 мм, на каждом отрезке расположено по 3 светодиода. Отрезки разделены разметкой, на каждом из которых нанесены линии отреза.



По краям отрезка находятся контактные группы, с помощью которых светодиодная лента подключается к трансформатору или к выключателю. Отрез можно произвести точно по линии отреза обычными ножницами

Светодиодная лента крепится к поверхности с помощью 2х-стороннего скотча, который уже приклеен одной стороной к самой ленте, к обратной части. Для крепления ленты к поверхности нужно отделить защитный слой с открытой части скотча и приклеить ленту к поверхности. Поверхность должна быть твердой, сухой и обезжиренной - актуальны обычные требования для фиксации любых предметов скотчем.

Примеры поверхностей: мебельный корпус, внутренние стенки ящика, мебельные полки, гладкие металлические поверхности и так далее.

Для подключения светодиодной ленты  NLS к сети 220В мы рекомендуем использовать специальные трансформаторы для светодиодной ленты NLS подходящей мощности, в зависимости от длины ленты. Мощность ленты - 9.6W на метр длины, это нужно учитывать при подборе трансформатора.

Подключение трансформатора для лент NLS осуществляется без пайки, при помощи входящего в комплектацию к трансформатору кабеля со специальным коннектором, в который вставляется лента контактной группой.



Подключение выключателя осуществляется методом пайки к контактам на ленте, поэтому ограничений на выбор выключателя нет: выключатель 12В разрывает цепь от ленты к трансформатору, а выключатель 220В подключается между трансформатором и источником сети 220В.

При планировании проекта нужно учитывать, что к трансформатору NLS можно подключить только одну ленту NLS, поэтому при необходимости подключения ленты большой длины - несколько лент нужно стыковать между собой последовательно с помощью специального коннектора и/или кабеля с коннектором.


Допустимая суммарная длина соединенных последовательно лент NLS ограничивается мощностью трансформатора: например, для трансформатора 100W она составляет 8 метров.
