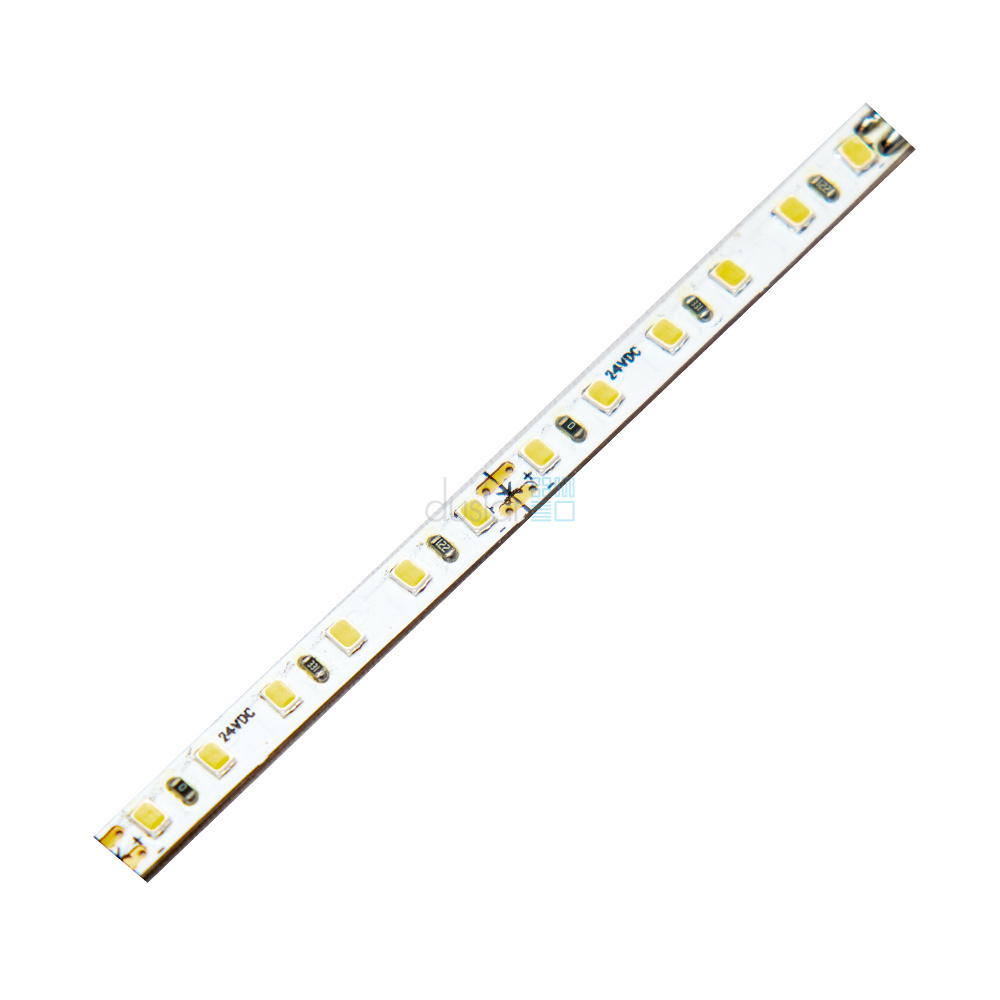

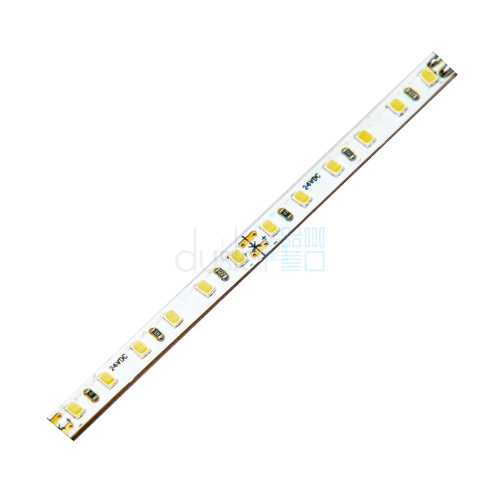

ERA (Forma e Funzione) 24V

Степень защиты от попадания пыли и влаги характеризуется стандартом IP.

Стандарт IP сопоставляет каждой степени защите 2 цифры (и сама степень защиты пишется как, например, IP20 или IP44, т.е. включает эти 2 цифры в названии):

• первая цифра указывает уровень защищенности от попадания сторонних предметов и пыли внутрь, от 0 (внутрь попадет все) до  6 (полная пылезащита);
• второй цифрой отмечают влагозащиту. Если стоит 0, противодействие влаге отсутствует, 7 и 8 сообщают о возможности кратковременного погружения изделия под воду, а 9 говорит о возможности выдержать мойку под струей воды высокой температуры.

• для подсветки внутри корпусов, куда не попадает влага
• для подсветки рабочей поверхности в отдалении от мокрых зон и плит,
• для декоративной подсветки цоколя, карнизов, стоек на кухне
• в любом другом жилом помещении, вариантов масса – например подсветка для многоуровневого потолка, полки в кладовой и так далее;
• лента ERA характеризуется малой шириной, всего 4мм, это нужно учитывать и при планировании сборки светильника с использованием этой ленты, и при монтаже ленты как отдельного светильника.

Рекомендуемый вариант подключения в одну цепь светодиодных лент ERA – параллельное подключение отдельных участков к трансформатору. Как правило, этот вариант и реализуется, так как достаточно редко требуется непрерывная лента большой длины. В трансформатор Forma e Funzione 24V входит в комплектацию колодка для подключения до 6ти источников.

При этом, конечно, учитывать максимально допустимую мощность трансформатора, с учетом запаса 10% и мощности ленты 11W на метр длины.

Если все же  необходимо соединить 2 фрагмента светодиодной ленты ERA в единую ленту, то такое соединение возможно только методом пайки. Такой вариант не рекомендуется из-за сложности и возможных потерь напряжения при слишком большой общей длине получившейся ленты.

Для подключения светодиодной ленты к сети 220В необходим трансформатор. Так как напряжение ленты 24В, то и трансформатор необходим на 24В. Мы рекомендуем использовать трансформатор 24V для светильников Forma e Fuznione подходящей мощности, в зависимости от общей длины подключаемых светодиодных лент.

Для подключения к трансформатору используется кабель для подключения к трансформатору, который идет в комплекте. Подключение осуществляется методом пайки контактов (жил) кабеля к контактам светодиодной ленты. В некоторых комплектациях кабель уже припаян к ленте, уточняйте при заказе у вашего менеджера.

У светодиодной ленты есть важный параметр - шаг отреза. Для ленты ERA шаг отреза составляет 33.3 мм, на каждом отрезке расположено по 6 светодиода. Отрезки разделены разметкой, на каждом из которых нанесены линии отреза.

Светодиодная лента крепится к поверхности с помощью 2х-стороннего скотча, который уже приклеен одной стороной к самой ленте, к обратной части. Для крепления ленты к поверхности нужно отделить защитный слой с открытой части скотча и приклеить ленту к поверхности. Поверхность должна быть твердой, сухой и обезжиренной - актуальны обычные требования для фиксации любых предметов скотчем.

Примеры поверхностей: мебельный корпус, внутренние стенки ящика, мебельные полки, гладкие металлические поверхности и так далее.

Для подключения светодиодной ленты ERA к сети 220В нужно учитывать, что эта лента на 24В. Мы рекомендуем использовать трансформаторы Forma e Fuznione подходящей мощности, в зависимости от длины ленты. Мощность ленты - 11W на метр длины, поэтому для подключения 2х метров ленты мощность трансформатора уже должна быть от 22W, - соответственно, из нашего ассортимента подойдет трансформатор на 30W.

Подключение трансформатора, как и выключателя, осуществляется методом пайки к контактам на ленте, но нашим клиентам мы отгружаем в некоторых комплектациях ленты ERA с уже впаянным проводом для подключения к трансформатору (подробнее уточняйте у вашего персонального менеджера).

Ограничений на выбор выключателя нет, кроме вольтажа: выключатель 24В разрывает цепь от ленты к трансформатору, а выключатель 220В подключается между трансформатором и источником сети 220В. Использование выключателей 12В также возможно, но с использованием универсального блока управления светом. Нужно учитывать, что при самостоятельной сборке светильника с лентой ERA используется узкий профиль, поэтому выключатель, скорее всего, придётся монтировать отдельно от светильника в любом случае.
